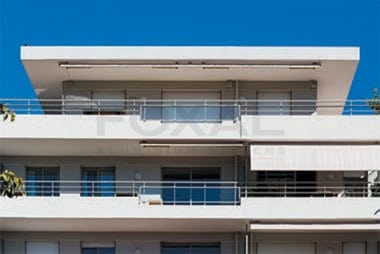

Garde-corps Confiance

confiance

Garde-corps

Avec ses lignes minimalistes et son design contemporain, le garde-corps CONFIANCE offre une grande liberté de création et garantie une sécurité optimale.

Le garde-corps Confiance est destiné au public comme au résidentiel, et à tout type de marché du neuf et de la rénovation.

Il est conforme à la réglementation en vigueur.

Design sobre et épuré

  • Pas de fixation apparente.
  • Mains courantes rondes ou rectangulaires.
  • Poteau unique pour réaliser les angles.
  • Adapté pour tous types de poses : sur dalle, devant dalle, entre tableaux, sur muret…
  • Platines de fixation en un ou deux points.

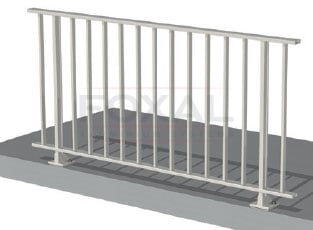

Cas de pose

Sur dalle, nez de dalle, passage devant dalle, entre tableaux et sur muret.

Facilité de pose

  • Platines adaptées aux différents cas de pose.
  • Platine réglable 10 mm en hauteur et 4% de réglage de l’aplomb par rapport à la dalle béton.
  • Accroches murales pour la reprise latérale en maçonnerie.
  • Barreaux à visser ou à sertir : 15x25, 15x33 mm.

Exemples de remplissage

Barreaudage sous main courante
Barreaudage sous main courante
Remplissage verre sous main courante
Remplissage verre sous main courante
Bande filante version paquebot
Bande filante version "paquebot"
Barreaudage sous lisse intermédiaire
Barreaudage sous lisse intermédiaire
Bande filante sous lisse remplissage verre
Bande filante sous lisse avec remplissage verre
Bande filante sous lisse barreaudage croix Saint-André
Bande filante sous lisse avec barreaudage et croix de Saint-André
Rampant
Rampant
Sur muret
Sur muret
  • Possibilité de rampant de 0º à 38º
  • Accroche de main courante et de lisse articulée pour reprendre les angles
  • Lisse prépercée pour rampant de 27º à 38º
  • Les applications et modèles du garde-corps en droit s’appliquent au garde-corps rampant
  • Retour d’angle, accroche latérale
  • Un poteau unique pour assurer les retours à 90º et les parties droites
  • Accroches murales absorbant un angle de tableau de ± 10º
  • Variation de côte entre tableaux de ± 15 mm

Mains courantes

Entraxe maximum entre poteaux

Longueur 1
Longueur 2
Longueur 3
Longueur 4
Privé
Remplissage (verres, tôles)
1800 mm
1600 mm
1600 mm
Barreaudage
1800 mm
1599 mm
1540 mm
Public
Remplissage (verres, tôles)
1800 mm
985 mm
985 mm
Barreaudage
1800 mm
984 mm
980 mm

Limites d'utilisation

Mains courantes 1
Mains courantes 2
Mains courantes 3
Mains courantes 4
Mains courantes 5
Mains courantes 6

Conformité

60 essais réalisés sur 31 applications en lieux public et privé dans le cadre de la mise à jour de la norme NFP 06-111-2/A1 de l’Eurocode pour les charges horizontales ainsi que la validation par la CEBTP de l’ensemble des applications garde-corps bande filante dans le cadre des dernières modifications du DTU39 sur les vitrages de garde-corps.

En matière de traitement de surface, nos profilés portent les labels de garantie Qualicoat, Qualanod et Qualimarine.

Qualicoat, Qualimarine, Qualanod
